Amortyzator skrętu w terenówce: leczy drgania czy je maskuje?

Amortyzator skrętu ma w polskim off-roadzie opinię części, która naprawia drgania kierownicy. Sprzedaje się go w tej roli od lat, a klient wraca po dwóch miesiącach z tym samym problemem i pretensją, że część okazała się bezwartościowa. Część była w porządku. Problem polegał na tym, że wymieniono tłumik, zamiast znaleźć luz, który generował drgania. Poniżej to, co amortyzator skrętu naprawdę robi, jak w kwadrans sprawdzić, czy w ogóle jest sprawcą, i w jakiej kolejności szukać prawdziwej przyczyny.

Jak działa amortyzator skrętu i czym różni się od zwykłego?

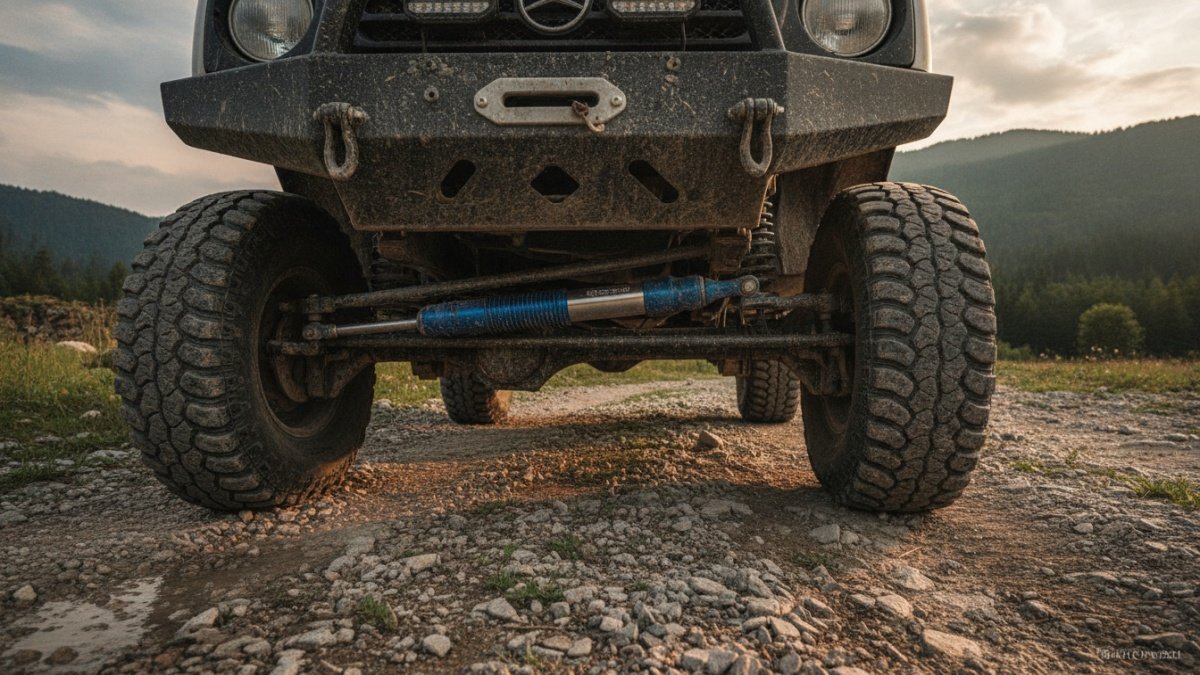

Konstrukcyjnie to ten sam mechanizm: tłoczysko przesuwa się w cylindrze wypełnionym olejem, przetłaczanym przez zawory, a energia zamienia się w ciepło. Różnica leży w orientacji i w tym, co tłumi. Klasyczny amortyzator stoi pionowo przy kole i tłumi ruch pionowy zawieszenia. Amortyzator skrętu leży poziomo i poprzecznie, spinając belkę mostu z drążkiem kierowniczym lub z ramą, a tłumi ruch obrotowy kół wokół osi zwrotnicy.

Sens tego rozwiązania widać tylko w autach ze sztywnym mostem przednim. Oba koła są tam połączone sztywną belką, więc wzbudzenie jednego przenosi się natychmiast na drugie i wraca wzmocnione. W zawieszeniu niezależnym takiego sprzężenia nie ma i dlatego SUV-y na wahaczach amortyzatora skrętu zwykle nie mają.

Nazwa bywa myląca jeszcze z innego powodu. W katalogach ta sama część figuruje jako amortyzator skrętu, tłumik drgań kierownicy albo stabilizator kierownicy, a w częściach do aut amerykańskich jako steering stabilizer. Wszystkie te określenia dotyczą jednego elementu, więc szukając zamiennika, trzeba porównywać wymiary, a nie nazwy: rozstaw oczek przy pełnym wysuwie, skok tłoczyska i typ mocowania.

Drugie zadanie tej części bywa pomijane, a bywa ważniejsze od pierwszego: tłumienie uderzeń zwrotnych na przekładni kierowniczej. Przy oponach 33 lub 35 cali koło uderzające w kamień przenosi na drążki impuls, którego fabryczna przekładnia nie znosi w nieskończoność. Tłumik pochłania część tego uderzenia i wydłuża życie końcówek oraz samej przekładni, niezależnie od tego, czy auto ma drgania.

Czy amortyzator skrętu usuwa drgania śmierci?

Nie usuwa. Death wobble, czyli narastające drgania przedniej osi pojawiające się zwykle przy 60 do 90 km/h po najechaniu na nierówność, jest zjawiskiem rezonansowym. Do jego powstania potrzebne są dwa składniki naraz: wzbudzenie z zewnątrz oraz luz w układzie, który pozwala kołu na ruch niekontrolowany przez geometrię.

Amortyzator skrętu działa na tłumienie, czyli na amplitudę drgań, a nie na ich źródło. Nowy tłumik o wyższej sile tłumienia potrafi zdusić rezonans na tyle, że kierowca przestaje go czuć, ale luz zostaje i pracuje dalej. Efekt jest przewidywalny: przez kilka tysięcy kilometrów jest spokój, luz rośnie, drgania wracają silniejsze, a przy okazji zużyty przegub urywa się w mniej odpowiednim momencie niż na kanale.

Warto rozumieć, dlaczego wymiana tłumika bywa mimo to skuteczna na chwilę. Rezonans powstaje, gdy energia dostarczana do układu przewyższa energię rozpraszaną. Nowy amortyzator zwiększa tę drugą wartość na tyle, że przy niewielkim luzie bilans przechyla się na stronę tłumienia. Wystarczy jednak, żeby luz wzrósł o kolejne pół milimetra albo żeby opona straciła wyważenie, a układ wraca do rezonansu.

Ryzyko tego zjawiska rośnie po każdej modyfikacji zawieszenia. Lift zawieszenia zabiera od 1 do 1,5 stopnia kąta wyprzedzenia sworznia zwrotnicy na każdy cal podniesienia, a mniejszy caster oznacza słabszy efekt samopowrotu kierownicy i mniejszą stabilność kierunkową. Do tego cięższe koło o większej średnicy ma większy moment bezwładności, więc raz wzbudzone drga dłużej i mocniej. Auto z 4-calowym liftem na oponach 35 cali wpada w rezonans przy luzie, którego seryjna wersja w ogóle by nie zauważyła.

Jak sprawdzić luzy, zanim wymienisz amortyzator skrętu?

Diagnostyka zajmuje 20 do 30 minut na kanale albo na podnośniku i wymaga drugiej osoby. Kolejność ma znaczenie, bo statystyka winowajców jest bardzo nierówna i szkoda czasu na sprawdzanie rzeczy, które psują się rzadko.

Sprawdzamy w tej kolejności, za każdym razem obserwując punkt mocowania, a nie samą część:

Drążek Panharda i jego tuleje, przy autach ze sztywnym mostem odpowiedzialne za większość przypadków. Pomocnik szarpie kołem na boki, a my patrzymy, czy oczko drążka porusza się względem wspornika. Widoczny ruch większy niż milimetr oznacza wymianę.

Sworznie zwrotnic i łożyska piasty, sprawdzane przy kole uniesionym: chwyt na godzinie 12 i 6 wykrywa luz sworznia, na 3 i 9 luz łożyska.

Końcówki drążka kierowniczego i drążka poprzecznego, badane przy kołach opartych na obrotnicach, przy ruchu kierownicą w zakresie kilku centymetrów.

Mocowania wahaczy wleczonych i ich tuleje, gdzie objawem jest wybicie gumy widoczne jako półksiężycowaty prześwit przy sworzniu.

Sam amortyzator skrętu, badany na końcu i dopiero wtedy, gdy wszystko powyżej okazało się sprawne.

Przy wykrytym luzie nie ma sensu iść dalej: usuwamy go, jedziemy próbnie i dopiero potem oceniamy, czy drgania zniknęły. W ośmiu przypadkach na dziesięć kończy się na drążku Panharda albo na jego tulejach, a drążki Panharda z regulacją rozwiązują przy okazji problem przesunięcia mostu po lifcie. Osobnym, często pomijanym punktem jest wyważenie kół terenowych, bo opona MT o masie 30 kg z niewyważonym kołem daje przy 80 km/h wzbudzenie porównywalne z niezłym luzem.

Kolejność ma jeszcze jedno uzasadnienie, czysto ekonomiczne. Wymiana tulei drążka Panharda kosztuje ułamek ceny kompletu końcówek, a jest przyczyną najczęstszą. Zaczynanie od najdroższych elementów, czyli od przekładni kierowniczej, kończy się zwykle wymianą sprawnej części i powrotem drgań po tygodniu.

Po czym poznać zużyty amortyzator skrętu?

Ocena na aucie jest mało miarodajna, bo tłumik pracuje w układzie obciążonym masą kół. Wiarygodny test robi się po odkręceniu jednego końca: chwytamy tłoczysko i przesuwamy je ręcznie na pełnym zakresie w obie strony. Sprawna sztuka stawia równomierny, wyraźny opór na całej długości skoku i nie ma miejsc, w których nagle idzie lżej.

Objawy dyskwalifikujące to wyciek oleju na tłoczysku widoczny jako mokra obwódka, wyczuwalne puste pole w środkowej części skoku, korozja lub wżery na chromie tłoczyska oraz rozbite tuleje w oczkach. Chrom z rysą przetnie uszczelniacz w ciągu kilku tysięcy kilometrów, więc taka sztuka jest do wymiany nawet jeśli jeszcze tłumi. Aktualne modele znajdują się w kategorii amortyzatory skrętu, z podziałem na długości skoku i typy mocowań.

Kiedy ma sens podwójny amortyzator skrętu?

Zestaw z dwoma tłumikami montowanymi równolegle, zwykle na wspólnym wsporniku przykręcanym do belki mostu, pojawia się w ofertach jako rozwiązanie dla aut mocno przebudowanych. Podwaja siłę tłumienia, co ma uzasadnienie w konkretnych konfiguracjach i żadnego w pozostałych.

Konfiguracja auta	Pojedynczy	Podwójny
Seryjna, opony do 31 cali	wystarczy	zbędny
Lift do 2 cali, opony 33 cale	wystarczy	rzadko potrzebny
Lift 3-4 cale, opony 35 cali	na granicy	uzasadniony
Opony powyżej 35 cali, jazda przeprawowa	za słaby	standard

Zanim doda się drugi tłumik, trzeba sprawdzić, czy fabryczne mocowanie to udźwignie. Wspornik na belce mostu projektowano pod jedną sztukę i podwojenie siły tłumienia oznacza podwojenie obciążenia w tym punkcie. Producenci zestawów dokładają dlatego wzmocnione wsporniki i to jest część, na której nie warto oszczędzać: urwany wspornik zabiera ze sobą kawałek belki, a jego dorobienie kosztuje więcej niż cały zestaw.

Montaż podwójnego zestawu zmienia też sposób, w jaki auto reaguje na koleiny. Silniejsze tłumienie ogranicza samoczynne prowadzenie kół przez rowek koleiny, co w błocie bywa zaletą, a na piaszczystej drodze leśnej odbiera część naturalnego zachowania auta. Ta różnica jest odczuwalna od pierwszych kilometrów i część kierowców wraca po niej do pojedynczego tłumika.

Wzrost siły tłumienia ma też cenę w komforcie. Kierownica robi się wyraźnie cięższa przy manewrowaniu na małych prędkościach i w aucie bez wspomagania albo ze zużytą pompą zmiana bywa nie do zaakceptowania. W autach codziennych, które w teren wyjeżdżają kilka razy w roku, pojedynczy tłumik o dobranej charakterystyce daje lepszy kompromis niż podwójny zestaw skopiowany z auta rajdowego.
